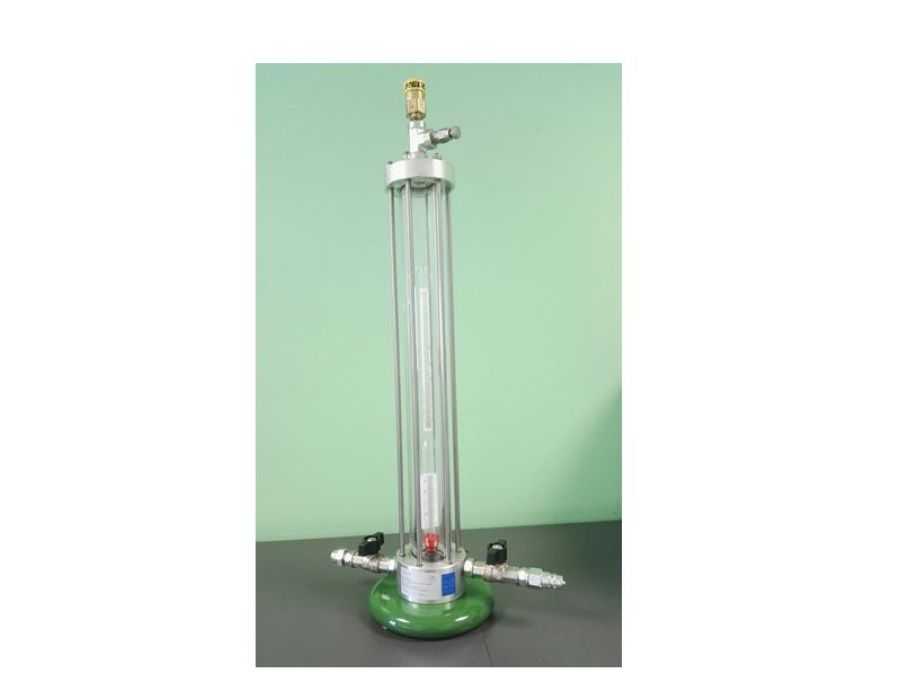

Termodensimetro per GPL
Funzionalità
Il termodensimetro è uno strumento dotato di aerometro (termometro e densimetro) che permette di identificare la densità del prodotto GPL stoccato all’interno dei serbatoi. L’apparecchio collegato ad un circuito in fase liquida appositamente predisposto sull’impianto, preleva una piccola quantità di prodotto all’interno del cilindro per l’effettuazione della prova.
L’aerometro permette di rilevare la densità del prodotto, permettendo tramite una tabella fornita con lo strumento di poter identificare la composizione del prodotto con la massima precisione.
L’identificazione del prodotto può essere richiesta sia dalle Autorità (UTF ad esempio) che dalla proprietà, per verificare il prodotto appena ricevuto dalla raffineria, in caso di ordini specifici (percentuale minima di Propano o massima di Butano).
Caratteristiche Tecniche
- Pressione massima d’esercizio (PS) : 17,65bar;
- Pressione test insieme (PT) : 25bar;
- Temperatura d’esercizio (TS min/max) : -10°/+35°C;
- Liquido: GPL (mix Propano-Butano);
- Categoria secondo PED: Escluso dalla PED con il D.L. n.93 del 25 febbraio 2000 Articolo 3 Comma 3.
Finitura Speciale
La finitura superficiale del termodensimetro è costituita dalle caratteristiche stesse dei materiali. Non viene effettuata nessun ulteriore finitura. Solo la base d’appoggio viene protetta contro la corrosione da una prima finitura in primer con antiruggine epossidico di 50μm e da un secondo rivestimento con smalto poliuretanico di 50μm.
COMPONENTI PRINCIPALI
INDICATORE DI PASSAGGIO MAGNETICO
- N.1 Cilindro di verifica prodotto in vetro pyrex;
- N.1 Termodensimetro in vetro;
- N.1 Valvola di sovrapressione in ottone;
- N.2 Valvole d’intercettazione in ottone;
- N.1 Rubinetto di spurgo in acciaio INOX 304;
- Guarnizioni OR in Buna N;
- N.1 tubo flessibile di collegamento ¼’’ L=1m (optional).
A richiesta può essere fornito anche con aerometri con scale differenti.
Leggi di riferimento
- Direttiva Macchine 2021/0105/COD;
- Compatibilità Elettromagnetica 2014/30/UE;
- ATEX 2014/34/UE per prodotti destinati ad atmosfere potenzialmente esplosive.

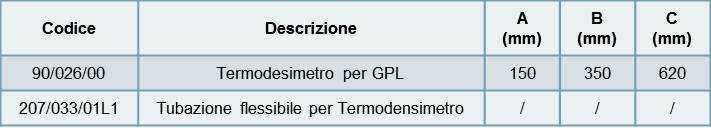

Dimensioni e Modelli Disponibili
