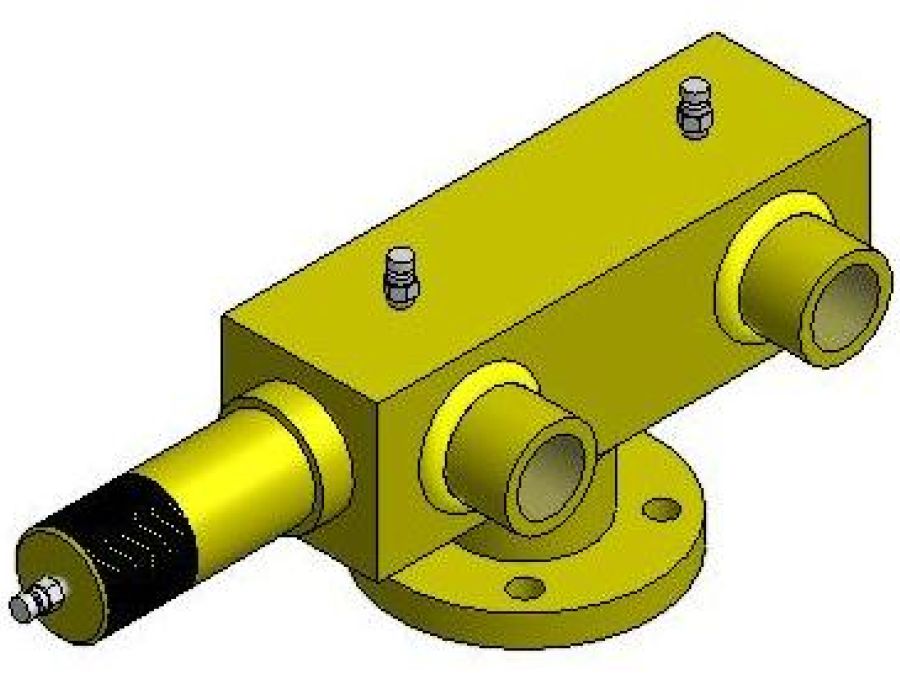

Cassetti di disimpegno


Cassetti di disimpegno

Funzionalità

Accessorio di sicurezza installato sul serbatoio GPL, contiene le valvole di sicurezza a servizio del serbatoio di stoccaggio; permette di sostituire le valvole, per la verifica/collaudo annuale, senza dover svuotare il serbatoio, in modo sicuro e veloce mantenendo la valvola rimanente in servizio.

Il ”perno” laterale contenuto nella custodia protettiva, permette la rotazione in entrambe i sensi per la chiusura del canale d’efflusso di una delle due valvole per volta. La finitura superficiale è con zincatura a caldo, per una migliore resistenza contro gli agenti atmosferici e quindi una maggiore durata nel tempo.

Caratteristiche Tecniche

  • Pressione massima d’esercizio (PS) : 40bar;
  • Pressione test insieme (PT) : 57,5bar;
  • Temperatura d’esercizio (TS min/max) : -10°/+50°C;
  • Liquido : GPL(mix Propano-Butano) e fluidi del gruppo 1;
  • Categoria secondo PED : II^ categoria

Connessioni

  • Filettature innesti valvole (NPT) = 1’’ ½, 2’‘, 2’’ ½;
  • Orientamento scarico = orizzontale / verticale / stellare;
  • Flangia di connessione al serbatoio = da DN50 a DN100.

MAX SEZIONE NETTA DI PASSAGGIO IN FUNZIONE DEL DIAMETRO DI INNESTO VALVOLA

  • 1’’ ½ = 15,2cm^2;
  • 2’’ = 15,9cm^2;
  • 2’’ ½ = 15,9cm^2.

FINITURA SUPERFICIALE

I cassetti di disimpegno sono protetti contro la corrosione da zincatura bianca con spessore di rivestimento da 12 a 16μm.

COMPONENTI PRINCIPALI

  • N.1 Corpo cassetto in acciaio al carbonio S355;
  • N.1 Dispositivo di esclusione valvola composto da perno in acciaio INOX 304 e tenute in teflon;
  • Spurghi di sfiato in acciaio INOX 304 ;
  • Guarnizioni OR in Buna N.
  • A richiesta possono essere costruiti anche con: flangiatura ANSI300 in acciaio A105 e con guarnizioni in VITON.

Leggi di riferimento

  • Direttiva Macchine 2021/0105/COD;
  • Compatibilità Elettromagnetica 2014/30/UE;
  • PED 2014/68/UE per gli apparecchi a pressione;
  • ATEX 2014/34/UE per prodotti destinati ad atmosfere potenzialmente esplosive.

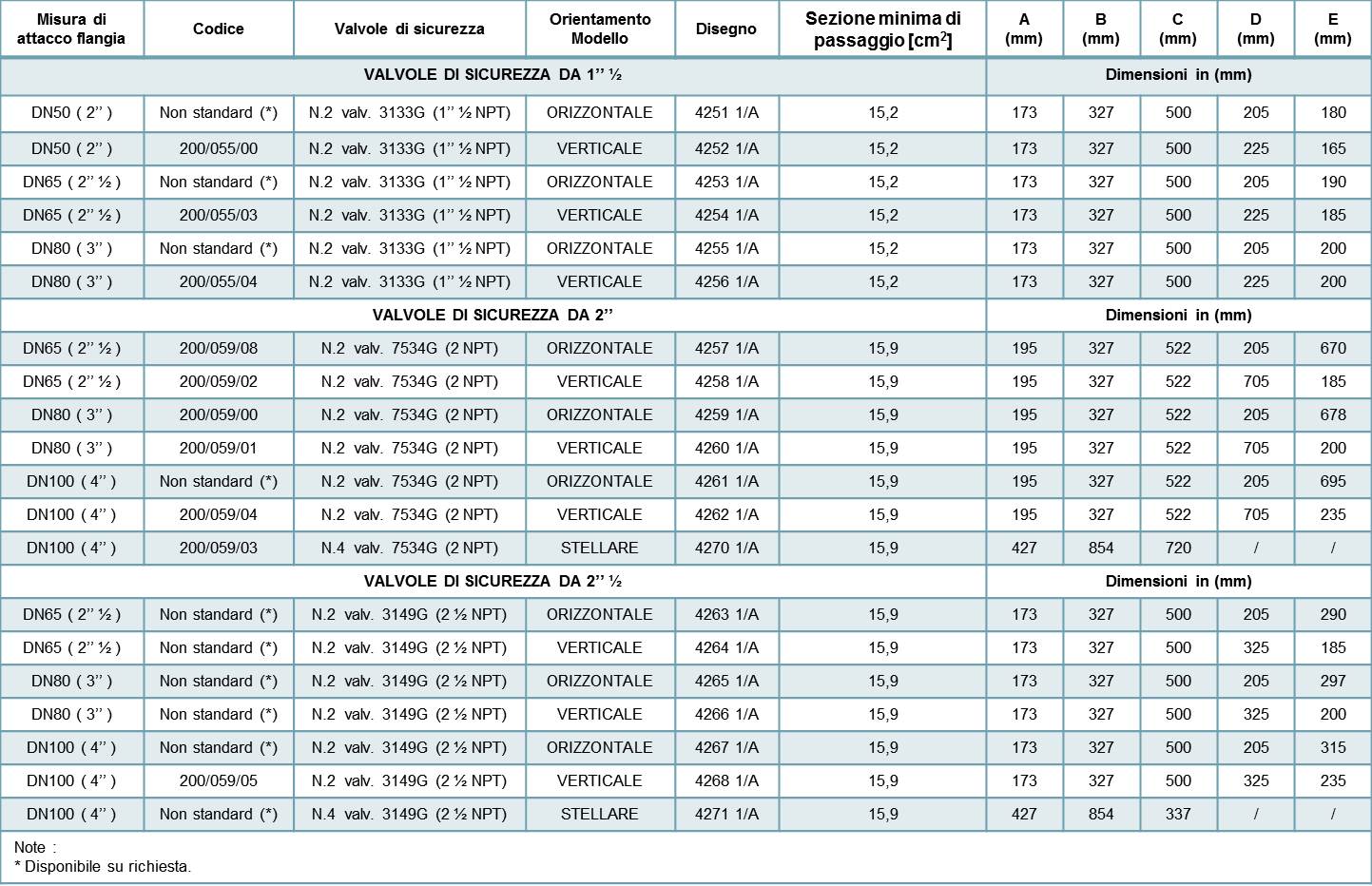

Dimensioni e Modelli Disponibili

Gallery
