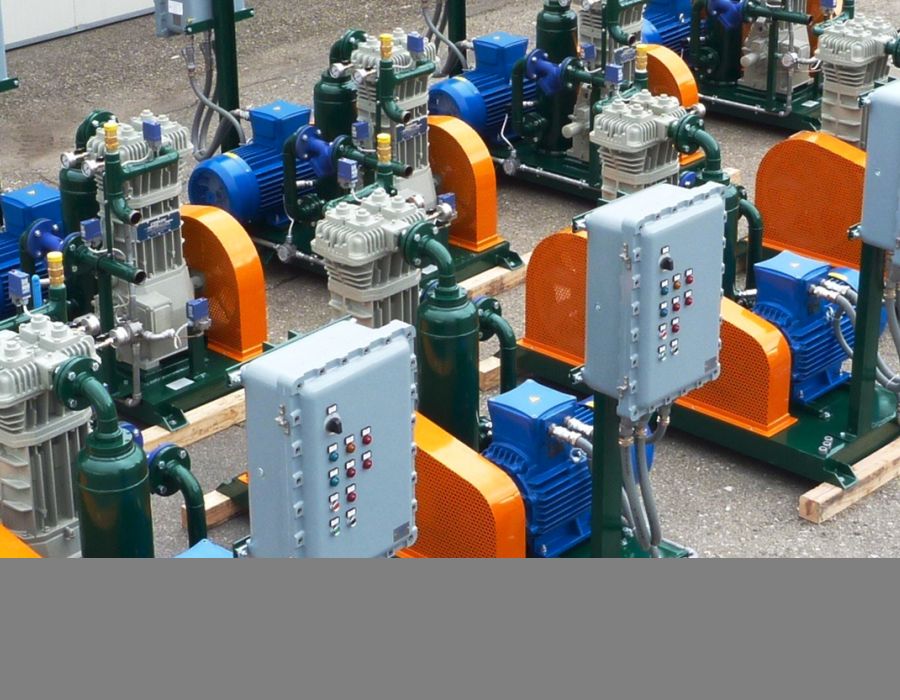

Skid Compressori


Skid Compressori

Funzionalità

I compressori sono progettati per poter trasferire in fase liquida gas quali il butano, mix di propano (GPL) o ammoniaca da un serbatoio di stoccaggio ad un altro. Gas liquefatti come il GPL e l’ammoniaca sono stoccati in serbatoi dove si trovano sia sotto forma di liquido che di vapori gassosi. Aprendo la connessione fra due serbatoi e sfruttando la legge fisica della pressione differenziale, è possibile effettuare il trasferimento di gas tra un serbatoio e l’altro, fino a quando non si raggiunge l’equilibrio di pressione fra i due serbatoi. Il compressore Corken sfrutta questa legge fisica per poter trasferire gas, in fase liquida come il GPL o l’ammoniaca, togliendo la pressione dal serbatoio che si vuol riempire ed aumentando la pressione nel serbatoio che si vuole vuotare/scaricare. In questo modo il gas in fase liquida viene trasferito da un serbatoio all’altro facilmente e rapidamente.

Viene nstallata una tubazione di “calma” o barilotto di separazione liquido, realizzata per la sicurezza del compressore al fine di evitare che all’interno possa entrare del liquido, pregiudicandone il corretto funzionamento. La tubazione è fornita di un galleggiante manuale contro il superamento del massimo livello di liquido nel barilotto di separazione.

Possono essere installati componenti opzionali quali :

Interruttore di livello a sicurezza intrinseca;

  • Pressostati di min/max pressione per GPL;
  • Pressostato di min. pressione olio compressore;
  • Quadro elettrico di comando ATEX in esecuzione antideflagrante.

Caratteristiche Tecniche

  • Pressione massima d’esercizio (PS) : 25bar;
  • Pressione test insieme (PT) : 35,75bar;
  • Temperatura d’esercizio (TS min/max) : -10°/+50°C;
  • Liquido : GPL (mix Propano-Butano) e fluidi del gruppo 1;
  • Categoria secondo PED : II^ / III^ categoria.

FINITURA SUPERFICIALE:

Lo skid accoppiamento compressore è protetto contro la corrosione da una prima finitura in primer con antiruggine epossidico di 50μm e da un secondo rivestimento con smalto poliuretanico di 50μm.

Su richiesta è possibile effettuare un pre-trattamento di sabbiatura SA 2’’ ½.

DIAGRAMMA PORTATE DI TRAVASO (Liquido,Propano,37,8°C):

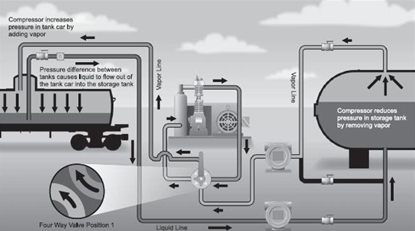

Schema Scarico Cisterna

COMPONENTI PRINCIPALI

  • N.1 Basamento skid;
  • N.1 Compressore ;
  • N.1 Motore elettrico;
  • N.1 Tubazione di calma in acciaio al carbonio A105 con blocco meccanico di max riempimento;
  • N.1 Valvola a 4 vie in acciaio al carbonio A105;
  • N.1 Valvola di sicurezza in ottone;
  • N.1 Carter di protezione dagli organi in movimento;
  • N.1 Interruttore di livello elettronico di max riempimento in acciaio INOX 304 (optional);
  • N.1 Pressostato di max pressione (optional);
  • N.1 Pressostato di min. pressione (optional);
  • N.1 Pressostato per il controllo dell’olio compressore (optional);
  • N.1 Quadro elettrico di comando ATEX in esecuzione antideflagrante (optional).

Leggi di riferimento

  • Direttiva Macchine 2021/0105/COD;
  • Compatibilità Elettromagnetica 2014/30/UE;
  • PED 2014/68/UE per gli apparecchi a pressione;
  • ATEX 2014/34/UE per prodotti destinati ad atmosfere potenzialmente esplosive.
  • Bassa Tensione 73/23/CE.

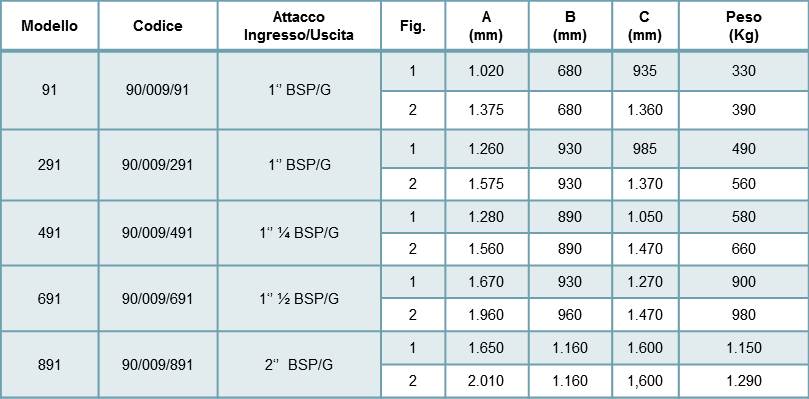

Dimensioni e Modelli Disponibili

Richiedi informazioni
