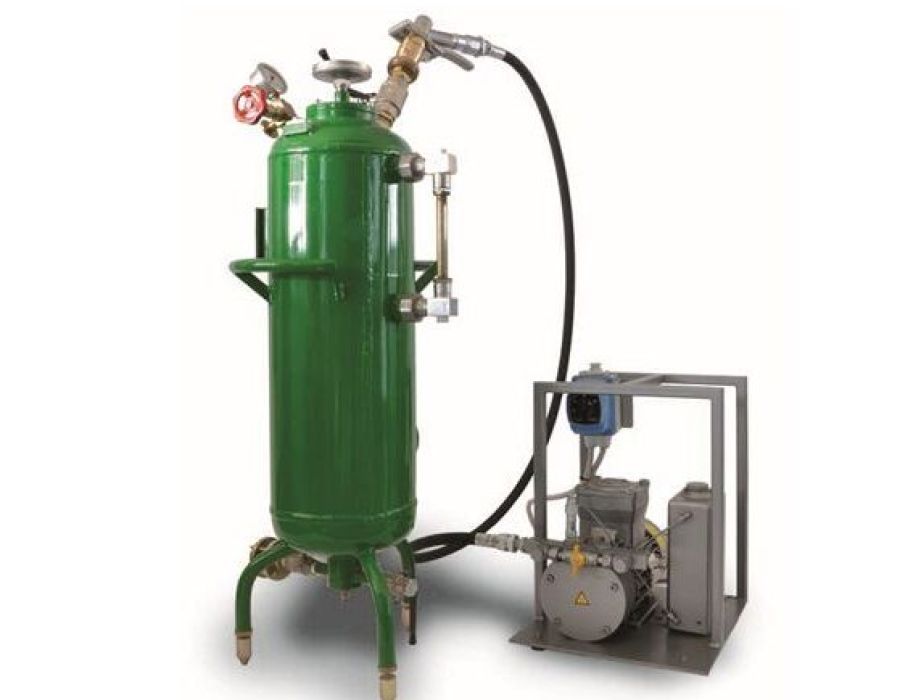

Doppio decalitro speciale per gpl


Doppio decalitro speciale per gpl

Funzionalità

Il doppio decalitro speciale, comunemente chiamato “bombola metrica”, è una misura master per verificare l’accuratezza dei misuratori volumetrici installati su distributori GPL.

Lo strumento in questione permette di controllare l’accuratezza metrologica del misuratore volumetrico tramite l’effettuazione di una serie di prove confrontando la lettura riscontrata sul distributore GPL con quella riscontrata sulla scala graduata della bombola metrica.

L’impianto di rifornimento autotrazione deve essere dotato di apposito pozzetto per l’effettuazione della prova metrica, all’interno del quale è necessario sia prevista una connessione per la tubazione flessibile in fase gas proveniente dal serbatoio di stoccaggio ed un ritorno in fase mista liquido/gassoso che può essere la tubazione di ritorno del distributore.

SGIG ha ottenuto dalla CCIAA di Parma (con determinazione N.149 del 26 luglio 2001) la concessione di conformità metrologica, che la autorizza alla costruzione, alla riparazione di ‘’Doppio decalitro speciale per la verificazione dei distributori volumetrici’’ e alla marcatura con bollo primo.



Caratteristiche Tecniche

  • Pressione massima d’esercizio (PS) : 22,5bar;
  • Pressione test insieme (PT) : 32,5bar;
  • Temperatura d’esercizio (TS min/max) : -10° / +50°C;
  • Liquido : GPL (mix Propano-Butano);
  • Categoria secondo PED : III^ categoria;
  • Dimensioni bombola : 425mmx425mmxH1150mm.
  • La bombola metrica è protetta contro la corrosione da una prima finitura in primer con antiruggine epossidico di 50μm e da un secondo rivestimento con smalto poliuretanico di 50μm.
  • Su richiesta è possibile effettuare un pre-trattamento di sabbiatura SA 2’’ ½.

COMPONENTI PRINCIPALI

  • N.1 Serbatoio GPL da 25litri composto da un fasciame e due fondelli in acciaio al carbonio Fe410;
  • N.1 Manometro 0-25bar classe ≤ 1,6;
  • N.1 Valvola a 3 vie portamanometro in acciaio al carbonio A105;
  • N.1 Termometro (-30°/+50°C) o (-30°/+70°C) classe ≤ 1,6;
  • N.1 Bocchettone auto nazionale per GPL in acciaio al carbonio A105;
  • N.1 Specula visiva per il controllo di passaggio del prodotto in vetro temprato e acciaio al carbonio A105;
  • N.1 Rubinetto di spurgo sul fondo della bombola per eliminare i residui di fluido in acciaio INOX 304;
  • N.1 Pistola standard Italia (optional);
  • N.1 Compressore rotativo per GPL monofase o trifase (optional);
  • Kit di tubazioni flessibili (optional).

Leggi di riferimento

  • DM 24/03/1988 n° 341309;
  • DM 27/12/1990 n° 344700;
  • DM 08/07/1999 n° 1327079;
  • Direttiva Macchine 2021/0105/COD;
  • Compatibilità Elettromagnetica 2014/30/UE;
  • PED 2014/68/UE per gli apparecchi a pressione;
  • ATEX 2014/34/UE per prodotti destinati ad atmosfere potenzialmente esplosive.

Dimensioni e Modelli Disponibili
