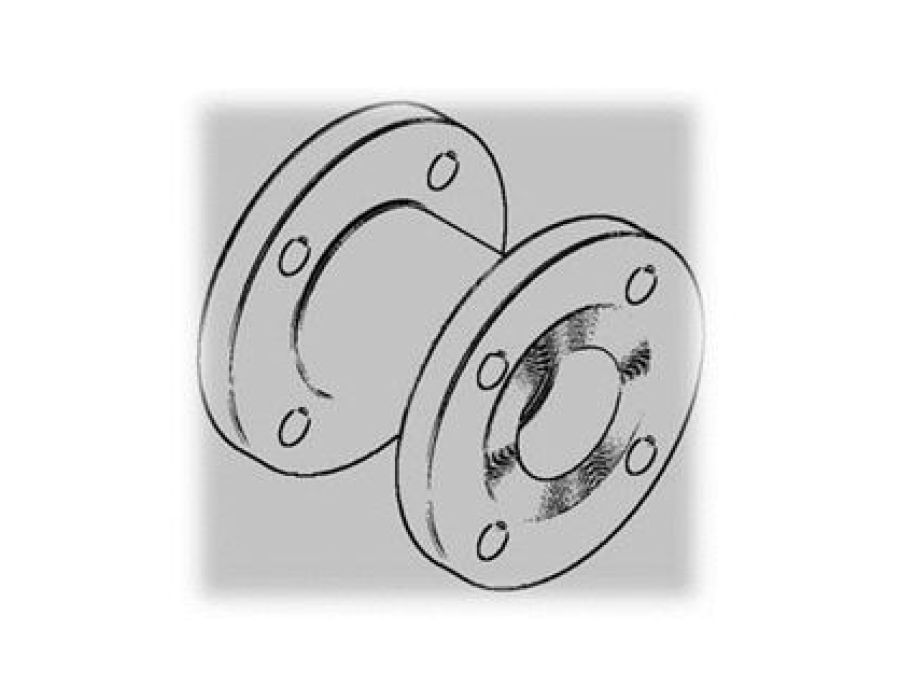

Valvola eccesso flusso


Valvola eccesso flusso

Funzionalità

La VALVOLA DI ECCESSO FLUSSO è un accessorio installato sui serbatoi e sulle linee di distribuzione che permette di rispettare la portata massima del prodotto richiesto nella progettazione in condizioni di sicurezza per l’impianto meccanico.

La valvola è progettata per interrompere il flusso di prodotto in caso di fuoriuscita incontrollabile del fluido tramite l’azione esercitata dal liquido o dal gas su di una molla ed un piattello.

Questo particolare tipo di valvola si contraddistingue dalle altre valvole in commercio per avere il corpo e tutti i componenti interni realizzati interamente da pieno riducendo l’insorgenza di cricche o fessurazioni che potrebbero essere causa di rottura tra le giunzioni saldate.

SGIG impone come finitura esterna della valvola la zincatura a caldo per una migliore resistenza contro gli agenti atmosferici e quindi una maggiore durata nel tempo.

Caratteristiche Tecniche

  • Pressione massima d’esercizio (PS) : 40bar;
  • Pressione test insieme (PT) : 57,5bar;
  • Temperatura d’esercizio (TS min/max) : -10°/+50°C;
  • Liquido : GPL (mix Propano-Butano) e fluidi del gruppo 1 e 2;
  • Categoria secondo PED : II^ categoria (Tab.6 e 7 all.II – Tubazioni di cui all’articolo 3, punto 1.3, lettera a), primo e secondo trattino);

Le valvole di eccesso flusso possono montare molle con caratteristiche diverse a seconda della portata richiesta per la chiusura.

  • Le molle tipo “A” determinano la chiusura ad una portata pari al 100% della portata nominale
  • Le molle tipo “B” determinano la chiusura ad una portata pari al 140% della portata nominale
  • Le molle tipo “C” determinano la chiusura ad una portata pari al 160% della portata nominale

In mancanza di indicazioni specifiche le valvole montano molle tipo “B”.

COMPONENTI PRINCIPALI

  • N.1 Corpo valvola flangiato in acciaio al carbonio A105;
  • N.1 Piattello di chiusura in acciaio INOX 304;
  • N.1 Molla in acciaio INOX 304.

A richiesta possono essere costruite anche con flangiatura ANSI300.

Leggi di riferimento

  • Direttiva Macchine 2021/0105/COD;
  • Compatibilità Elettromagnetica 2014/30/UE;
  • PED 2014/68/UE per gli apparecchi a pressione;
  • ATEX 2014/34/UE per prodotti destinati ad atmosfere potenzialmente esplosive.
  • Norma EN 12516-2:2004  Valvole industriali – Resistenza meccanica dell’involucro

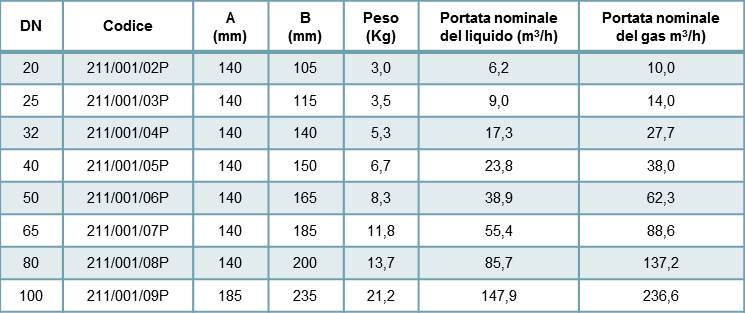

Dimensioni e Modelli Disponibili

Richiedi informazioni
