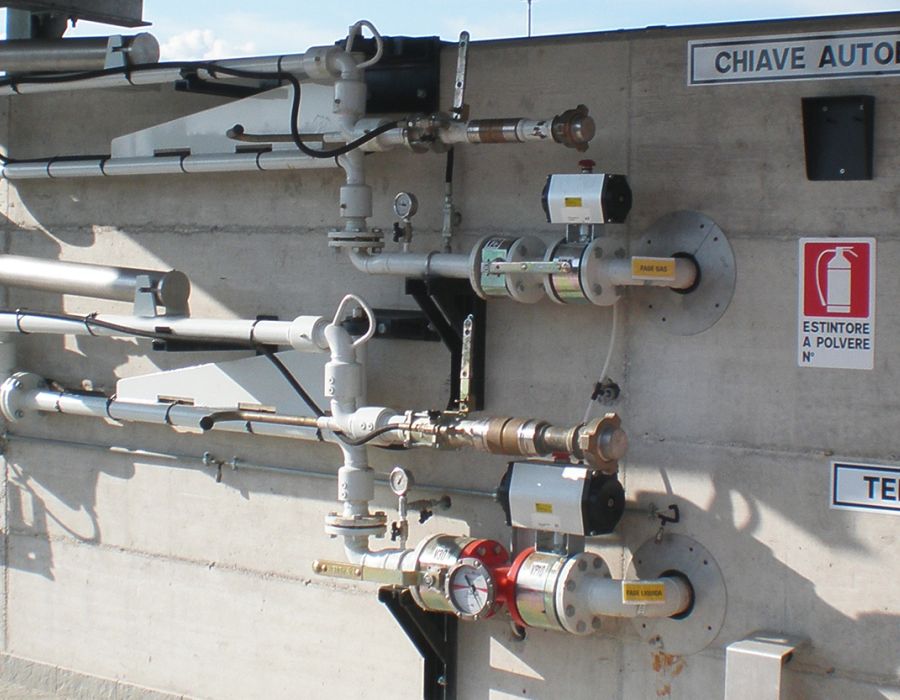

Bracci di carico per GPL


Bracci di carico per GPL

Funzionalità

Bracci di carico per punti di travaso utilizzati per il trasferimento del prodotto (scarico/carico sia in fase liquida che in fase gassosa) dall’autocisterna o dalla ferrocisterna al serbatoio di stoccaggio e viceversa. In condizioni di inutilizzo può essere posizionato in posizione di riposo al fine di ridurne l’ingombro e prevenirne l’urto con mezzi pesanti.

Caratteristiche Tecniche

STANDARD BRACCIO DI CARICO
  • Pressione massima d’esercizio (PS) :  40bar;
  • Pressione test insieme (PT) :  57,5bar;
  • Temp. d’esercizio (TS min/max) : -10°/+50°C(in acciaio al carbonio), -40°/+50°C(in acciaio A333 o INOX);
  • Liquido : GPL (mix Propano-Butano) o DME;
  • Categoria secondo PED : II^ categoria

COMPONENTI PRINCIPALI

  • N.1 Valvola a sfera con blocco in chiusura in acciaio al carbonio A216 zincotropicalizzata;
  • N.1 Valvola Break-Away con corpi in acciaio INOX304 e camicia in ottone (per evitare la fuoriuscita di prodotto in caso di rottura del braccio causata dalla partenza anticipata del mezzo);
  • N.1 Raccordo Weco  con ghiera in OT58 e corpo in A105 (per la rapida connessione tra braccio di carico e mezzo);
  • N.1 Rubinetto di spurgo filettato in ottone diam. ¼ ’;
  • N.6 Giunti a snodo con corpo in acciaio al carbonio tenute in Buna N/Viton anelli in ottone e molle INOX;
  • N.1 Gruppo bilanciatore (per un alleggerimento della parte a sbalzo del braccio, ne favorisce lo spostamento);
  • Guarnizioni in RGS3;
  • Guarnizioni OR in Buna N;
  • Maniglie per il posizionamento del braccio;
  • Orientamento : sinistro o destro.

Leggi di riferimento

  • Direttiva Macchine 2021/0105/COD;
  • Compatibilità Elettromagnetica 2014/30/UE;
  • PED 2014/68/UE per gli apparecchi a pressione;
  • ATEX 2014/34/UE per prodotti destinati ad atmosfere potenzialmente esplosive

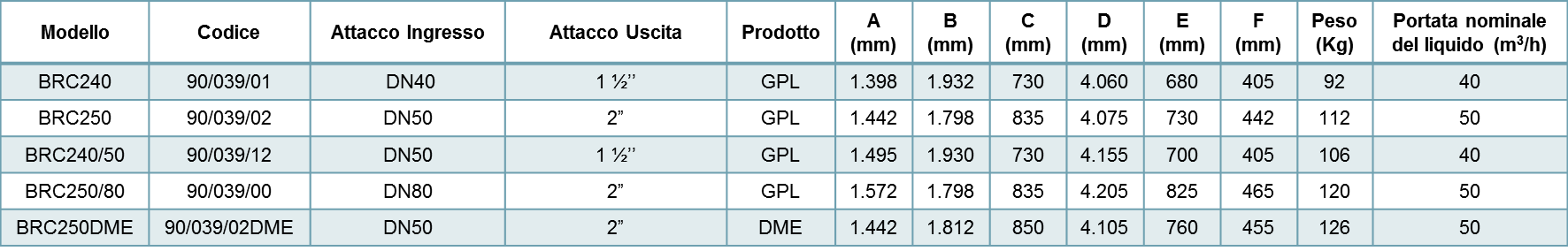

Dimensioni e Modelli Disponibili

Richiedi informazioni
