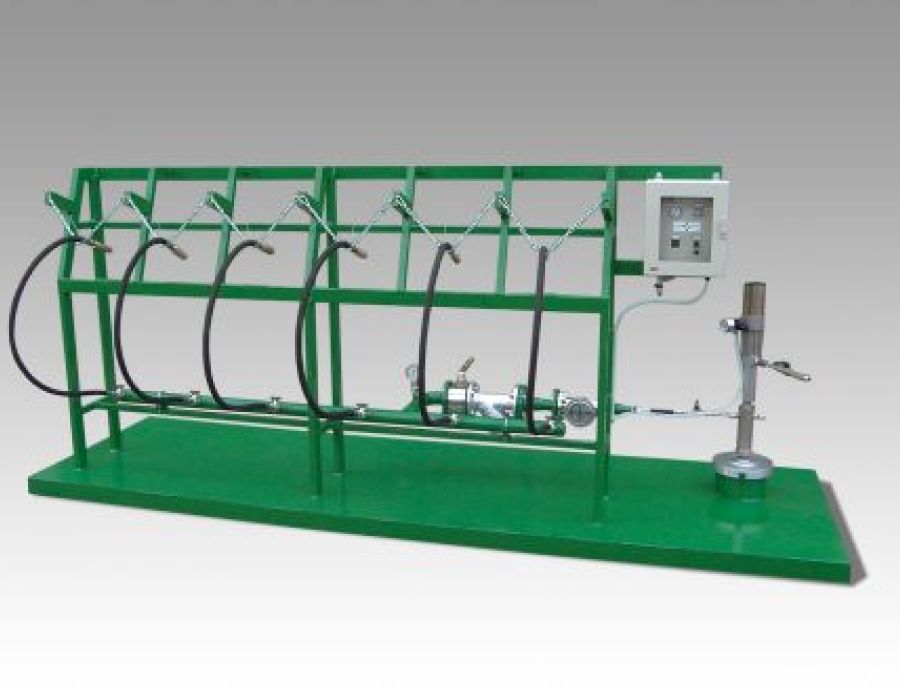

Svuotabombole semiautomatico


Svuotabombole semiautomatico

Funzionalità

Insieme è finalizzato al recupero del GPL contenuto all’interno di bombole commerciali ad uso domestico risultanti difettose durante le verifiche effettuate in fase di riempimento.

Una pompa pneumatica aspira il GPL da un collettore alimentato in fase liquida fino ad un massimo di otto bombole collocate in posizione verticale sulla rastrelliera.

Il liquido di GPL, per gravità, alimenta il collettore di aspirazione della pompa che a sua volta permette di inviare il prodotto di recupero ad una tubazione collegata ad un serbatoio di stoccaggio dedicato(escluso dalla fornitura).

Caratteristiche Tecniche

  • Pressione massima d’esercizio (PS):  25bar;
  • Pressione test insieme (PT):  35,75bar;
  • Temperatura d’esercizio (TS min/max): temp. ambiente -10°/+50°C;
  • Liquido: GPL (mix Propano-Butano);
  • Categoria secondo PED: II^ categoria.

CAPACITÀ PRODUTTIVA

Le capacità produttive dei gruppi variano da un minimo di 20-25 bombole/ora per il modello a due postazioni, fino ad un massimo di 45-50 bombole/ora per il modello a 8 postazioni

FINITURA SUPERFICIALE

Lo Svuotabombole è protetto contro la corrosione da una prima finitura in primer con antiruggine epossidico di 50μm e da un secondo rivestimento con smalto poliuretanico di 50μm.

Su richiesta è possibile effettuare un ulteriore pre-trattamento di sabbiatura SA 2’’ ½.

COMPONENTI PRINCIPALI

  • N.1 Basamento skid;
  • N.1 Rastrelliera porta bombole;
  • N.1 Collettore di fase liquida in acciaio al carbonio A106;
  • N.1 Pompa pneumatica;
  • N.1 Quadro di comando pneumatico;
  • N.1 Indicatore di passaggio in acciaio al carbonio A105;
  • N.1 Filtro a Y in acciaio al carbonio A216;
  • N.1 Valvola d’intercettazione in acciaio al carbonio A105;
  • Tubazioni flessibili di collegamento;
  • Valvola a sfera da ½’’ in ottone per sezionamenti delle singole bombole;
  • Manopole godronate per collegamento a bombole in acciaio al carbonio A105.

Leggi di riferimento

  • Direttiva Macchine 2021/0105/COD;
  • Compatibilità Elettromagnetica 2014/30/UE;
  • PED 2014/68/UE per gli apparecchi a pressione;
  • ATEX 2014/34/UE per prodotti destinati ad atmosfere potenzialmente esplosive.
  • Direttiva Bassa Tensione 73/23/CE.

Dimensioni e Modelli Disponibili

Gallery

Richiedi informazioni
